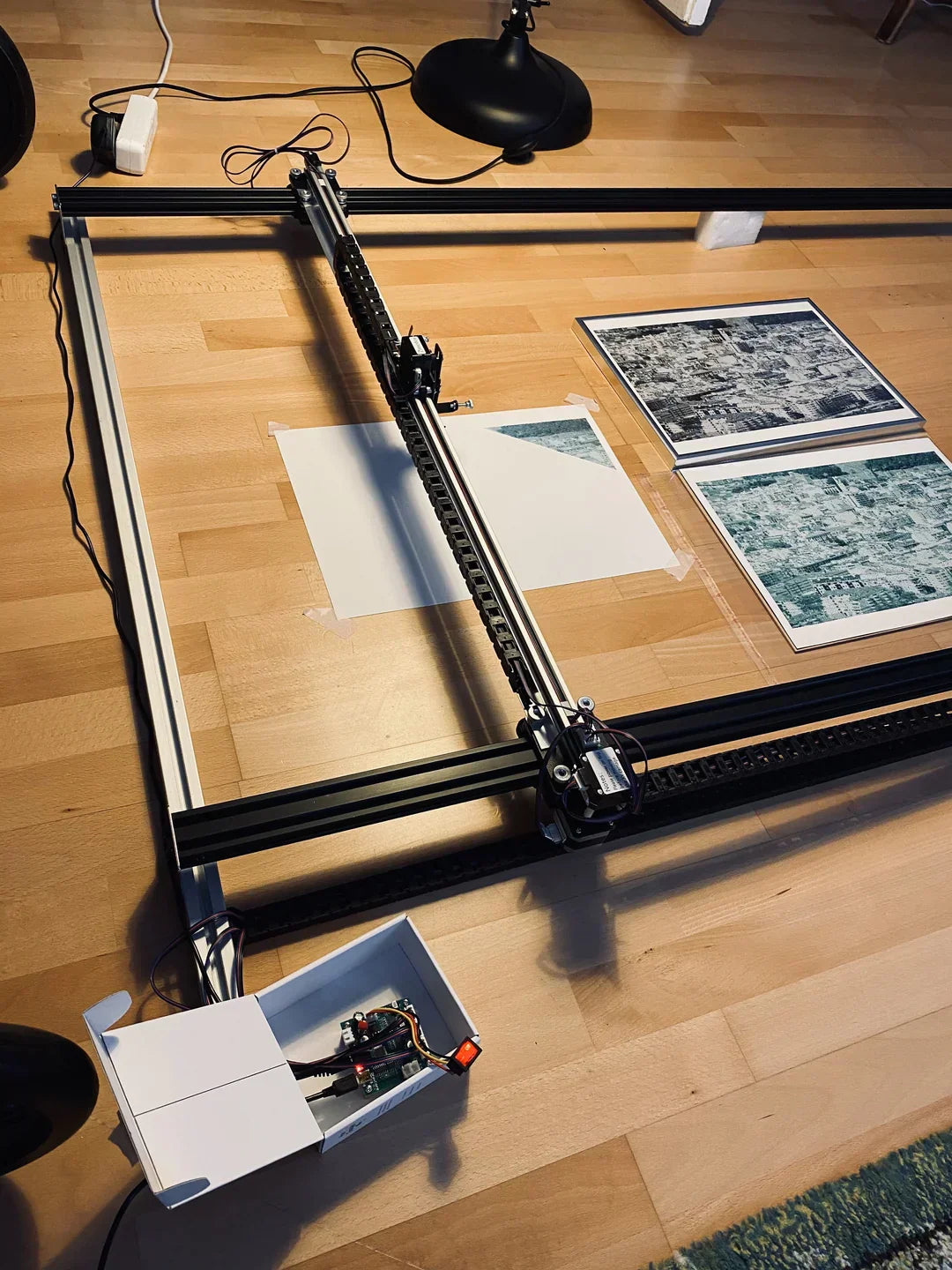

iDraw H-Version (A3/A2/A1/A0)을 더 큰 버전(예: 1.0m x 1.8m)으로 확장하여 더욱 다양한 창작을 가능하게 하는 방법을 알아보세요. 이와 같이 기계를 개조하면 제조업체의 보증이 무효화됩니다.
재료 비용: 약 150€
필요한 재료:
다음 재료는 iDraw H 버전을 1.5 x 1m 크기로 확장하는 데 필요합니다. 더 확장하려면 그에 맞게 길이를 조정하세요. 단, 지나치게 확장하면 레일 처짐 문제가 발생할 수 있습니다.
| 재료 | 수량 | 길이 | 예시 링크 |
|---|---|---|---|
| 알루미늄 프로파일 V-Slot 2040(5mm 나사산 구멍), Y축 | 2개 | 1.5 m | 해당 없음 |
| 알루미늄 프로파일 V-Slot 2020, X축 | 1개 | 1 m | 해당 없음 |
| 알루미늄 프로파일 2020 또는 유사 규격, 두 Y축 사이의 프레임 | 2개 | 1.2 m | 해당 없음 |
| G2 타이밍 벨트 폭 6mm 피치 2mm | 2개 | 5 m | Amazon 링크 |
| 알루미늄 L-프로파일(x축 드래그 체인용) | 1개 | 1 m | Amazon 링크 |
| 드래그 체인 10x20(Y축) | 2개 | 1 m | Amazon 링크 |
| 드래그 체인 10x15(X축) | 1개 | 1 m | Amazon 링크 |
| Nema 17 연장 케이블 xh2.54 4핀 | 3개 | 2 m | Amazon 링크 |
| Nema 17 연장 케이블 xh2.54 4핀(Z축용) | 1개 | 3 m | 해당 없음 |
| 양면테이프 | 몇 개의 부품만 | 해당 없음 | 해당 없음 |
필요한 도구:
- 금속 톱(프로파일을 절단해야 하는 경우)
- M5 드릴
- iDraw와 함께 제공되는 도구(육각 렌치 등)
단계별 가이드
1. iDraw H X축 분해
- 모든 케이블을 분리합니다.
- X축의 나사를 풉니다.
- X축을 분리합니다.
- 모터 반대쪽의 벨트 가이드를 느슨하게 풉니다.
- 캐리지 플레이트를 느슨하게 풀고 프로파일에서 밀어 분리합니다.
- Z축 캐리지를 밀어 분리합니다.
- Y 모터 스플리터의 나사를 풉니다.
2. 새 X축 조립
- 새 2020 프로파일을 가져와 Y 모터 스플리터를 나사로 고정합니다.
- 2m 케이블을 가져와 OUT2에 연결합니다.
- 케이블 홀더와 아래쪽의 양면테이프를 사용해 케이블을 프로파일에 고정하여 평평하게 유지합니다.
- X축 캐리지를 끼우세요.
- 캐리지 플레이트를 장착하세요.
- 벨트 가이드를 끼우고 벨트가 팽팽한지 확인하세요.
- 타이밍 벨트를 설치하고 바인더로 X 캐리지에 고정하세요.
3. H Y축 분해
- 이 동영상에 따라 타이밍 벨트 고정부의 나사를 푸세요. https://youtube.com/shorts/U0pMd692T6c?si=SjdmkrlpmjGwgB2y
- 프로파일 끝의 플레이트를 나사로 풀어 분리하세요.
- Y 모터를 빼세요.
4. 더 큰 Y축 조립
- 2040 프로파일을 가져와 모터 중 하나에 끼우세요.
- 타이밍 벨트를 가져와 한쪽에 고정하세요.
- 모터를 통과시킨 다음 반대쪽에 고정하세요.
- 이 동영상처럼 캐리지가 부드럽게 움직이고 공회전하지 않는지 확인하세요.
- 축 끝에 플레이트를 나사로 고정하세요(M5 나사산 드릴을 사용하거나 알루미늄에 직접 구멍을 뚫으세요).
5. 확장된 iDraw 조립
- Y축을 평행하게 배치하고 남은 프로파일로 양 끝을 느슨하게 연결하세요(X축에 맞도록 필요하면 조정하세요).
- 준비한 X축을 캐리지 위에 조심스럽게 올리세요(Y축을 움직여 맞추세요).
- X축을 단단히 나사로 고정하세요.
- 직각을 맞추려면 X축을 한쪽으로 이동한 다음 그쪽의 Y축을 고정하세요. 반대쪽도 반복하세요.
6. 확장된 iDraw 배선 연결
- Z축 케이블을 더 짧은 드래그 체인에 통과시키세요.
- X, Y, Z 모터 케이블을 더 긴 드래그 체인에 통과시키세요.
- 모든 케이블을 올바르게 다시 연결하세요.
- L-프로파일을 가져와 X축을 가로질러 설치하세요.
- 드래그 체인을 설치하고 캐리지에 고정하세요(고정할 때 나사와 와이어를 사용하세요).
다른 이미지 더 보기:
중요 참고 사항:
- 기계를 개조하면 제조업체의 보증이 무효화됩니다.
- 개조 후에는 적절히 보정하세요.
- 조립 중에는 항상 올바른 도구를 사용하고 안전 수칙을 따르세요.
