경영진 요약
Georgia Institute of Technology(Georgia Tech)의 컴퓨테이셔널 미디어 강사인 Daniel Phelps 박사(PhD | MFA)는 iDraw H A0 펜 플로터를 성공적으로 통합하고 맞춤화하여 컴퓨터 과학, 생성 디자인, 벡터 아트를 연결하는 인터랙티브 실습형 커리큘럼을 개척했습니다. 대형 포맷 iDraw H A0를 맞춤형 기계식 장력 조절, AI 기반 임베디드 컴퓨팅, 자기식 고정 시스템을 갖춘 벽걸이형 이동식 워크스테이션으로 개조함으로써, Phelps 박사는 최고 수준의 고등교육 환경에서 iDraw 시리즈의 뛰어난 다용도성과 견고한 엔지니어링을 입증했습니다.
고객 개요
| 항목 | 세부 정보 |
|---|---|
| 고객 | Daniel Phelps 박사, PhD | MFA |
| 기관 | Georgia Institute of Technology(Georgia Tech), LMC |
| 직책 | 컴퓨테이셔널 미디어 강사 |
| 위치 | 미국 조지아주 애틀랜타 |
| 분야 | 컴퓨테이셔널 미디어, 생성 예술, 디지털-물리 제조 |
학술적 과제
Georgia Tech에서 컴퓨테이셔널 미디어 학생들은 벡터 기반 디자인, 원시 G-code 생성, 생성형 결과물을 위한 맞춤형 소프트웨어 애플리케이션 코딩 방법을 배웁니다. 이러한 디지털 창작물을 물리적 현실로 구현하기 위해 Phelps 박사는 복잡한 벡터 작업을 처리할 수 있는 대형 포맷 플로팅 시스템을 필요로 했습니다.
주요 과제는 다음과 같았습니다.
- 실험실 공간 제약: 가로형 A0 크기 플로터는 대학 실험실과 강의실에서 상당한 공간을 차지합니다.
- 이동성 요구: 장비를 실험실 공간에 안전하게 보관하면서도 라이브 시연을 위해 강의실로 직접 쉽게 이동할 수 있어야 했습니다.
- 수직 배치에서의 중력 및 스테퍼 모터 부담: 대형 포맷 플로터를 벽에 수직으로 설치하면 Y축 캐리지에 중력 하중이 발생합니다.
솔루션 및 맞춤형 엔지니어링 작업
Phelps 박사는 견고한 구조적 안정성, 개방형 벡터/G-code 작업 흐름 호환성, 높은 정밀도를 이유로 iDraw H A0 펜 플로터를 선택했습니다. 커리큘럼에 맞게 조정하기 위해 Phelps 박사는 이동식 벽걸이형 워크스테이션을 개발했습니다.

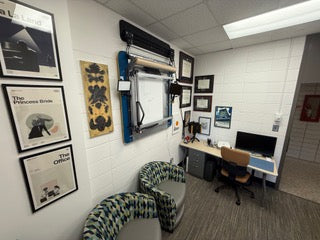

1. 수직 벽걸이형 설치 및 장력 조절 시스템
- 보강 구조: 강철판과 고강도 합판으로 설치 및 보강했으며, 벽에서 2인치 떨어져 있도록 구성했습니다.
- 소형 장력 조절 장치 맞춤화: 펜 헤드 어셈블리에 소형 기계식 장력 조절 장치를 추가하여 수직 작동 중 중력에 대응하고, 표준 공장 드라이버 전류 보정값을 초과하지 않으면서 Y축 미끄러짐을 제거했습니다.
- 통합형 이동성: 접어 보관할 수 있는 바퀴를 장착하여 벽걸이형 장치를 분리하고 강의실로 직접 이동할 수 있도록 했습니다("A자형" 바닥 플로팅 모드).
2. 통합형 워크스테이션 생태계
- AI용 임베디드 컴퓨팅: 로컬 AI 기반 SVG 생성 및 자동 인쇄 대기열 관리를 전담하는 임베디드 컴퓨터를 통합했습니다.
- 타임랩스 촬영: 학생들의 드로잉 작업 흐름과 생성 과정을 기록할 수 있도록 타임랩스 카메라 장비를 내장했습니다.
- 용지 관리 및 재단: 신속한 용지 정렬과 고정을 위해 롤 용지 디스펜서, 용지 커터, 자기식 강철 베이스 플레이트를 내장했습니다.
- 조절식 스튜디오 조명: 색온도와 밝기를 맞춤 조절할 수 있는 LED 조명을 내장했습니다.
- 깔끔한 케이블 관리: 모든 배선과 전원 라인을 장치 섀시 뒤쪽으로 깔끔하게 배치했습니다.
커리큘럼 영향 및 향후 확장
iDraw H A0 펜 플로터를 활용함으로써 Georgia Tech 학생들은 알고리즘 및 생성형 소프트웨어 디자인에 대한 직접적이고 실질적인 피드백을 얻습니다.
- 생성형 코드에서 물리적 예술로: 학생들은 SVG와 원시 G-code를 출력하는 맞춤형 알고리즘을 작성하여 복잡한 물리적 작품을 제작합니다.
- 학제 간 제조: 학생들은 펜 플로팅의 벡터 물리학을 고속 Galvo 레이저 시스템과 비교합니다.
- 실험실 확장: 초기 설치가 성공한 후 Georgia Tech는 학생 실험실에 추가 벽걸이형 iDraw A0 플로터 장치를 설치하여 학생들을 위한 상시 창작 출력 허브를 조성하고 있습니다.
"저는 학생들이 벡터 기반 디자인 기술을 배우고 자신의 작업물을 플로터와 Galvo 레이저 시스템으로 출력하는 대학 커리큘럼을 개발했습니다. 학생들은 G-code와 생성형 결과물을 위한 맞춤형 앱을 코딩하는 방법을 배웁니다... 플로터는 현재 제 벽에 걸려 있지만, 바퀴가 달려 있어서 아래로 내려 강의실로 굴려 가져갈 수 있습니다. 새로 주문하는 장비들은 대학 실험실 벽에 걸어 학생들이 작업물을 불러와 필요할 때 인쇄할 수 있도록 할 예정입니다."
— Daniel Phelps 박사, PhD | MFA, Georgia Tech 컴퓨테이셔널 미디어 강사
iDraw 펜 플로터의 주요 특징
- 높은 구조적 정밀도: 표준적이지 않은 수직 벽걸이형 구성에서도 대형 포맷 A0 드로잉 영역을 원활하게 처리합니다.
- 개방형 생태계: 맞춤형 G-code 생성, AI SVG 파이프라인, Python/Inkscape 벡터 도구와 완벽하게 호환됩니다.
- 메이커 친화적 및 확장 가능: 견고한 하드웨어 아키텍처로 제작되어 교육자와 엔지니어가 기능을 쉽게 확장할 수 있습니다.
