Beginner’s Guide to G-code for UUNA TEK 3.0 Pen Plotter (Step-by-Step Tutorial)

UUNA TEK 3.0 펜 플로터 G 코드 초보자 가이드 (단계별 튜토리얼)

CNC 펜 플로터를 처음 사용하시나요? G-code가 어렵게 느껴지시더라도 걱정하지 마세요. 이 초보자용 가이드에서는 UUNA TEK 3.0 펜 플로터에서 G-code를 사용하는 데 필요한 모든 것을 설명합니다. 기본 개념부터 첫 G-code 파일 전송까지, 각 단계를 알기 쉽게 안내하므로 자신 있게 매끄럽고 정밀한 펜 플로팅 아트워크를 만들 수 있습니다.

G-code란 무엇인가요?

G-code(Gcode 또는 G-Code라고도 표기)는 컴퓨터 지원 제조(CAM)에 사용되는 범용 프로그래밍 언어입니다. 기계가 이동하고 작동하며 절단, 밀링, 드릴링, 조각 또는 플로팅과 같은 작업을 수행하는 방법을 단계별로 지시합니다.

UUNA TEK 3.0 펜 플로터와 같은 펜 플로터에서 G-code는 기계가 X, Y, Z축을 따라 움직이도록 안내해 선, 곡선, 텍스트를 정확하게 그립니다.

1950년대 MIT에서 처음 개발된 G-code는 이제 CNC 기계를 제어하는 업계 표준이 되었으며, 현대 펜 플로터에서도 널리 사용됩니다.

G-code를 상세한 조리법이라고 생각해 보세요. Inkscape를 충돌시키거나 컴퓨터 속도를 늦출 수 있는 무거운 벡터 파일에 의존하는 대신, UUNA TEK 3.0 펜 플로터는 깔끔한 G-code 명령을 전송하면 아트워크를 더 빠르고 효율적으로 그릴 수 있습니다.

UUNA TEK 3.0 펜 플로터에서 자주 사용하는 G-code

아래는 UUNA TEK 3.0 펜 플로터를 작동하는 데 필요한 필수 G-code입니다. 초보자도 쉽게 이해할 수 있으며, 플로팅 작업에 사용하는 기능의 95%를 다룹니다.

G00 – 급속 이동

그리지 않고 두 지점 사이를 빠르게 이동합니다.
그리기 전이나 후에 펜의 위치를 조정할 때 사용합니다.

G01 – 선형 보간

설정된 이송 속도(F)로 한 지점에서 다른 지점까지 직선을 그립니다.
거의 모든 아트워크와 손글씨에 필수입니다.

G20 / G21 – 단위 선택

  • G20 = 인치
  • G21 = 밀리미터(플로터에 권장)

대부분의 펜 플로터 G-code 파일은 정밀한 아트워크를 위해 밀리미터 단위로 작성됩니다.

G90 / G91 – 위치 지정 모드

  • G90 – 절대 위치 지정
    좌표는 기기의 원점을 기준으로 한 정확한 지점을 나타냅니다.
  • G91 – 증분 위치 지정
    좌표는 현재 위치를 기준으로 한 상대적 이동을 나타냅니다.

팁: 깔끔하고 예측 가능한 플로팅을 위해 대부분의 플로팅 작업 과정에서는 G90 절대 좌표 모드를 사용합니다.

참고: CNC 가공에는 더 많은 G-code가 사용되지만, UUNA TEK 3.0 펜 플로터를 시작하는 데는 위에 나열된 코드만 있으면 됩니다.

UUNA TEK 3.0 펜 플로터에 G-code를 전송하는 소프트웨어

안정적이고 사용하기 쉬우며 UUNA TEK 3.0 펜 플로터 기기와 완벽하게 호환되므로 UGS(Universal Gcode Sender)를 권장합니다. UGS로 다음 작업을 할 수 있습니다:

  • 플로터 연결
  • 실시간으로 G-code 전송
  • 도구 경로 시각화
  • 기기 움직임 제어

공식 페이지에서 UGS를 다운로드하세요:
https://winder.github.io/ugs_website/download/

G-code로 첫 작품 만들기

제공된 G-code 파일을 사용해 첫 펜 플로터 작품을 그려 보세요.

플로팅 단계

1단계: Universal Gcode Sender 열기

컴퓨터에서 UGS 소프트웨어를 실행하세요.

2단계: 플로터를 켜고 USB로 연결하기

UUNA TEK 3.0 펜 플로터의 전원을 켜고 USB 케이블로 PC에 연결하세요.

3단계: 기기에 연결하기

UGS에서 올바른 COM 포트를 선택한 다음 연결 버튼을 클릭하세요.

기기에 연결하기

4단계: G-code 파일 불러오기

파일 열기(왼쪽 위 모서리)를 클릭한 다음 앞서 다운로드한 G-code 파일을 선택하세요.

G-code 파일 불러오기

5단계: 용지 & 펜을 준비한 다음 플로팅 시작

  • A5 용지를 기기에 놓으세요
  • 펜 높이를 3 mm로 설정하세요
  • 펜을 용지의 왼쪽 위 모서리로 이동하세요
  • 재생 버튼을 클릭해 플로팅을 시작하세요
용지 & 펜을 준비한 다음 플로팅 시작

중요: 보드율을 변경하지 마세요.

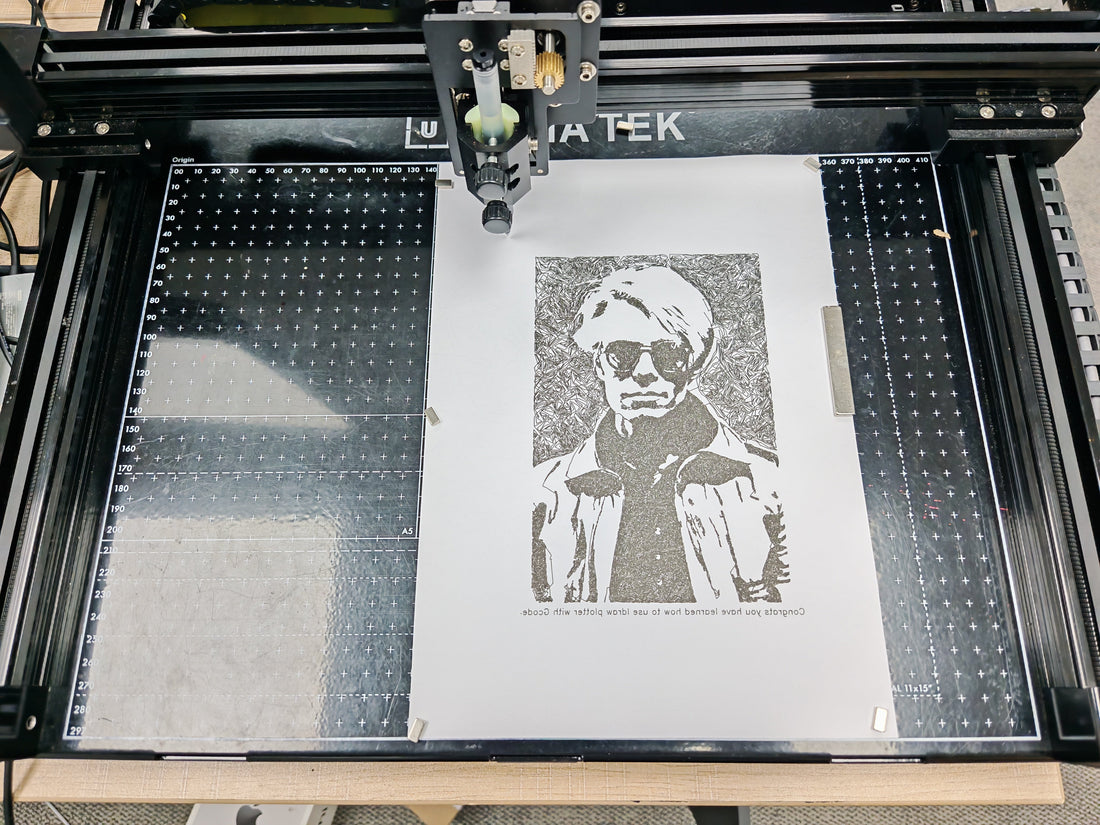

결과 예시

아래 이미지는 UGS 인터페이스와 UUNA TEK 3.0 펜 플로터로 만든 작품을 보여줍니다.

결과 예시
결과 예시
결과 예시

이 글은 @Mandeep Singh이 기고했습니다.
