iDraw H SE 펜 플로터의 홈 코너 설정 방법 및 좌표계 설명

iDraw H SE 펜 플로터 는 “홈 모서리”(원점)를 유연하게 제어할 수 있어 드로잉을 올바르게 정렬하는 데 필수적입니다. 기본 전체 작업 영역 원점을 사용하거나 작은 용지 크기에 맞춰 사용자 지정 홈 위치를 설정할 수 있습니다.

 옵션 1: 기본 홈 모서리(전체 용지 모드)

지침:

• 위 그림처럼 기계의 정면에서 바라보세요.
• 기본 홈 모서리는 기계 작업 영역의 오른쪽 위 모서리로 설정되어 있습니다.
• 전체 크기 용지를 사용하거나 플로터 영역 전체를 사용할 때 적합합니다.
• 소프트웨어(예: AxiDraw 확장 기능이 설치된 Inkscape)에서 “Home” 버튼을 사용하여 펜을 이 기본 원점으로 되돌리세요.

옵션 2: 사용자 지정 홈 모서리(소형 용지 모드)

지침:

1. 기계의 전원을 끄세요.

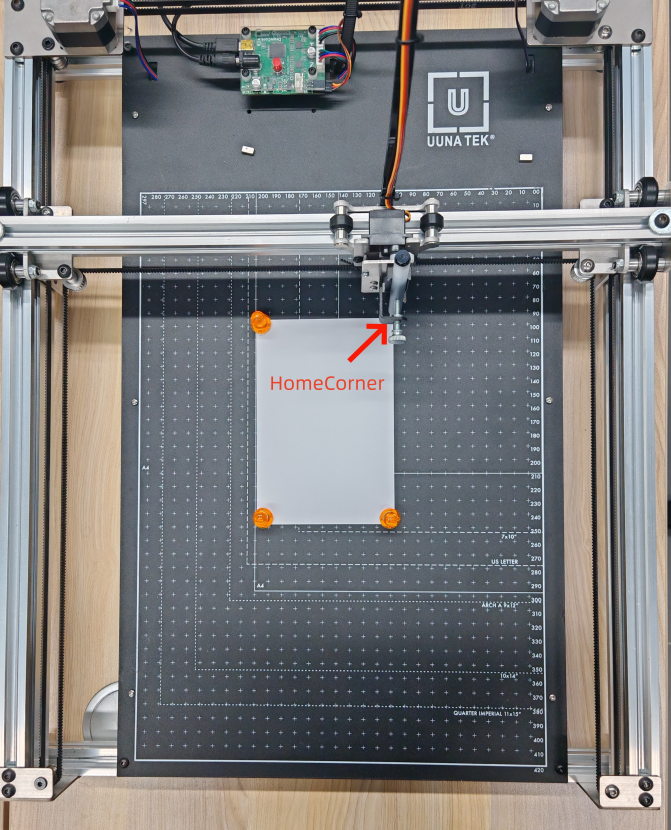

2. 위 이미지처럼 펜 끝이 작은 용지의 오른쪽 위 모서리에 오도록 펜 홀더를 손으로 부드럽게 움직이세요.
3. 이제 전원을 다시 켠 후 이 위치가 새로운 홈 모서리로 작동합니다.
4. 작은 용지에 모든 요소를 정렬된 상태로 유지하려면 이 위치에서 드로잉을 시작하세요.

좌표계 설명

을 열면 Inkscape문서 페이지는 두 가지 방향으로 표시할 수 있습니다: 가로 방향 또는 세로 방향. 으로 드로잉을 시작하기 전에 iDraw H SE 펜 플로터, 기계의 방향이 Inkscape의 페이지 방향과 일치하도록 하는 것이 중요합니다.

그렇다면 올바른 드로잉 방향은 어떻게 결정할까요?

기본 규칙은 간단합니다.

iDraw H SE 펜 플로터의 실제 방향을 Inkscape에 표시된 용지 방향에 맞추세요.

Inkscape 페이지가 Inkscape 문서가, 기계를 가로로 배치합니다. Inkscape 페이지가 세로 방향, 기계를 세로로 배치합니다.

이 규칙을 따르면 다음의 드로잉 방향이 iDraw H SE Inkscape 캔버스에서 보이는 레이아웃과 일치합니다.

1. Portrait Orientation: Directly Match Inkscape

첫 번째 설정이 가장 이해하기 쉽습니다.

이 구성에서는 원점은 오른쪽 위 모서리에 있습니다. iDraw H SE의 실제 방향은 Inkscape의 페이지 방향과 일치합니다.

이는 Inkscape에서 만들고 배치한 내용이 용지에서 동일한 방향으로 플로팅된다는 의미입니다.

다시 말해, Inkscape 캔버스에서 아트워크가 특정 방향으로 보인다면 iDraw H SE는 실제 용지에서 그에 대응하는 방향으로 재현합니다.

1. 세로 방향: Inkscape와 직접 맞추기

2. 가로 방향: 기기 회전

세로 방향 문서로 작업할 때 가장 간단한 설정입니다.

두 번째 설정은 약간 다릅니다. Inkscape 문서가가로 방향

하지만 기기를 회전하면 기기의 그리기 방향도 바뀝니다.

이 단계에서는 다음 사항에 주의해야 합니다. 용지가 설치된 방식.

용지를 잘못된 방향으로 넣으면 최종 도면이 Inkscape에 표시된 작업물의 방향과 일치하지 않습니다.

잘못된 용지 설치

다음 설정은 용지 방향이 Inkscape에 표시된 가로 방향 레이아웃과 일치하지 않으므로 잘못되었습니다.

기기 자체를 회전했더라도 용지도 Inkscape 문서에 표시된 같은 방향에 맞게 배치해야 합니다.

3. iDraw H SE와 Inkscape 방향 올바르게 맞추기

Inkscape 작업물과 실제 도면의 그리기 방향을 완벽하게 일치시키려면 iDraw H SE 펜 플로터Inkscape 페이지와 같은 방식으로 기기를 회전하는 것입니다.

핵심은 긴 변과 짧은 변 Inkscape 문서의 해당 변에 기기와 용지의

• Inkscape 페이지의 기기의 긴 변 기기의 긴 변.
• Inkscape 페이지의 기기의 짧은 변과 일치해야 합니다. 기기의 Inkscape 페이지의 짧은 변.
• Inkscape에 표시된 방향에 맞게 용지를 설치하세요.
• 플로팅을 시작하기 전에 실제 기기의 방향이 페이지 방향과 일치하는지 확인하세요.

기기, 용지, Inkscape 문서의 방향이 일관되게 맞춰지면, 도면의 그리기 방향도 iDraw H SE Inkscape에 표시된 레이아웃과 일치합니다.

플로팅 전 최종 확인

작업물을 iDraw H SE로 보내기 전에 항상 다음 세 가지를 확인하세요.

1. Inkscape 페이지 방향 – 문서가 세로 방향인가요, 가로 방향인가요?
2. 기기 방향 – iDraw H SE가 Inkscape 페이지와 같은 방향으로 배치되어 있나요?
3. 용지 방향 – 용지가 Inkscape에 표시된 방향에 맞게 설치되어 있나요?

세 가지가 모두 일치하면, iDraw H SE 펜 플로터 Inkscape 작업물을 올바른 방향으로 재현할 수 있습니다.

이 간단한 좌표계 및 용지 방향 확인 절차를 통해 도면이 회전되거나, 좌우 반전되거나, 잘못 배치되는 것을 방지하고 Inkscape-iDraw H SE 워크플로 훨씬 더 쉽고 안정적입니다.

⚠️ 참고: 스테퍼 모터가 손상되지 않도록 기기의 전원이 꺼져 있을 때만 펜을 수동으로 이동하세요.
