헤드리스 작동을 위한 iDraw 2.0 플로터와 라즈베리 파이 설정 방법

이 글은 @Erez Zukerman이 기고했습니다.

iDraw 2.0 플로터를 사용하는 것을 꽤 좋아하지만, 천천히 작동시키는 편이라 플롯을 완료하는 데 시간이 꽤 걸릴 수 있습니다. 한동안 Inkscape의 기본 설정을 사용했지만, 작업 중에는 주 컴퓨터를 켜 두고 플로터에 연결해 둬야 했습니다. 이 점이 마음에 들지 않아 Raspberry Pi를 사용해 "헤드리스" 환경을 구성할 수 있을지 알아보기로 했습니다.
생각보다 훨씬 수월했고, 재미도 있었습니다. 다음과 같이 진행할 예정입니다.
●Pi 자체를 설정합니다.
●CNCjs와 필요한 종속 항목을 설치합니다. 이를 사용해 GCode를 유선으로 보내 플로터를 실제로 제어할 것입니다.
●또 Pi가 부팅될 때마다 로그인하거나 따로 조작하지 않아도 CNCjs가 자동으로 시작되도록 잠시 설정해 보겠습니다.
●펜 속도 제어 기능을 포함해 SVG를 GCode로 변환하는 방법 알아보기.
이 튜토리얼은 Linux 명령줄 사용에 익숙하다는 전제하에 작성되었습니다. 처음 게시된 지 몇 달 또는 몇 년 후에 따라 하는 경우, 진행 중에 온갖 오류가 발생할 수 있습니다. 원래 그런 법이니까요. 이 글을 쓸 당시에는 설명한 시스템이 잘 작동했습니다.
시작해 봅시다!

Pi 설정하기

이 프로젝트만을 위한 Pi를 따로 둘 수 있다면 가장 좋습니다. 그러면 Pi가 "플로터 컨트롤러"가 됩니다. 그럴 수 없어도 걱정하지 마세요. 그래도 작동하지만, 시간이 지나면서 다소 불편할 수 있습니다.
이 프로젝트만을 위한 Pi를 따로 두면 좋은 또 다른 이유는 처음부터 적절한 기본값으로 설정할 수 있다는 점입니다. 그래서 저도 그렇게 했습니다. 32GB SD 카드를 준비하고 공식 Raspberry Pi Imager 도구를 사용해 Raspberry Pi OS를 기록했습니다.
이 도구에서 할 수 있는 일 중 추천하고 싶은 것은 처음부터 몇 가지 기본값을 설정하는 것입니다. 설치 프로그램을 사용해 다음 항목을 설정했습니다:
●사용자 이름과 비밀번호
●플로터 컨트롤러의 로컬 호스트 이름(제 경우 plotter.local)
●바로 SSH로 기기에 접속할 수 있도록 공개 SSH 키
●Pi가 부팅할 때 네트워크에 연결할 수 있도록 WLAN SSID/비밀번호
모든 설정을 마치고 Imager가 작업을 끝내도록 두었습니다. 작업이 끝나자 microSD 카드를 꺼내 Pi에 꽂았습니다. 첫 부팅 때만 Pi를 키보드와 디스플레이에 연결했지만, 꼭 필요한 것은 아니었습니다. 제가 선택한 plotter.local 호스트 이름이 네트워크에 등록되는 데 시간이 조금 걸려서, 터미널에서 ifconfig를 실행해 현재 IP 주소를 확인했습니다.
컴퓨터에 SSH로 접속한 뒤 다음 단계인 CNCjs 설치로 넘어갈 차례였습니다.

CNCjs 설치

이름에서 짐작할 수 있듯이 CNCjs는 Node 기반입니다. 따라서 먼저 Node를 설치해야 합니다.
●Pi에 SSH로 접속합니다
●NVM을 설치해 보겠습니다.
○curl -o- https://raw.githubusercontent.com/nvm-sh/nvm/v0.40.1/install.sh | bash
●터미널을 종료한 다음 SSH로 다시 접속합니다. 그러면 NVM이 로드됩니다.
●이제 node를 설치해 보겠습니다.
○nvm install node
●좋습니다! 이제 CNCjs를 설치할 차례입니다.
○npm install -g cncjs
●여기까지 모두 잘 진행됐다면 CNCjs를 한 번 실행해 보겠습니다. 그러면 설정 파일인 ~/.cncrc가 생성됩니다.
○명령줄에서 홈 디렉터리에 있는 상태로 cncjs를 실행합니다
○Ctrl+C를 눌러 종료합니다
●이제 막 만든 ~/.cncrc 파일을 갖게 되셨습니다. 축하합니다. 원격 접속을 허용할 수 있도록 주로 이 파일을 수정해 보겠습니다.
○vi .cncrc
{
    "allowRemoteAccess": true
    "state": {
        "allowAnonymousUsageDataCollection": false
        "checkForUpdates": true
        "controller": {
            "exception": {
                "ignoreErrors": false
            }
        }
    },
    "secret": 여기에_비밀값_입력
}
여기에 추가할 핵심 줄은 첫 번째 줄인 allowRemoteAccess입니다.
●Pi에서 cncjs를 다시 실행합니다.
●메인 컴퓨터의 브라우저에서 plotter.local:8000으로 이동합니다. CNCjs가 열릴 것입니다.

이제 플로터를 연결하고 CNCjs가 플로터와 통신할 수 있는지 확인할 차례입니다.
●iDraw 2.0 플로터를 Pi의 USB 포트에 연결합니다.
●플로터의 전원을 켭니다.
●CNCjs에서 Connection 위젯을 찾습니다(기본적으로 왼쪽 위 모서리에 있음).
○Port 아래의 새로 고침 버튼을 누릅니다.
○드롭다운 메뉴를 열어 포트를 선택합니다.

●열기를 클릭하세요. 모든 것이 제대로 작동했다면 Gcode 콘솔에 텍스트가 표시됩니다.

모터를 움직여 봅시다!


●Axes 위젯에서 각 축의 +와 -를 눌러 모터를 움직여 보세요. “키패드 조그”를 활성화한 다음 화살표 키로 플로터를 움직일 수도 있습니다. 펜을 꽂고 Z축을 내리면 비싼 에칭 스케치 장난감처럼 쓸 수 있습니다.


Y축의 0 위치는 예상과 반대라는 점에 유의하세요. 플롯 영역의 아래쪽으로 이동합니다. 이 부분은 나중에 다시 살펴보겠습니다.

CNCjs가 부팅할 때 실행되도록 설정하기

이제 계속 진행해, Pi가 재부팅될 때마다 아무것도 하지 않아도 이 최적의 상태로 돌아오도록 설정해 보겠습니다. 방법은 다음과 같습니다.
●Pi의 SSH 세션으로 돌아가 Ctrl-C를 눌러 CNCjs를 종료하세요.
●브라우저를 새로고침해 완전히 종료됐는지 확인하세요 (위에서 설정한 호스트 이름이 plotter.local이라고 가정). 이제 페이지가 열리지 않아야 합니다.
●Pi에 pm2 설치하기: npm install -g pm2
●pm2로 CNCjs 시작하기: pm2 start cncjs --name cncjs
●제대로 시작되고 예상대로 작동하는지 확인하세요. 잠시 기다린 다음 plotter.local:8000에 접속해 페이지가 열리는지 확인하세요.
●시작 스크립트 만들기: pm2 startup. sudo로 실행해야 하는 명령이 표시되니 실행하세요.
●프로세스 목록 저장하기: pm2 save
●작동하는지 확인하려면 Pi를 재시작하세요: sudo reboot
●다시 시작될 때까지 기다리세요. 3~5분 정도 걸릴 수 있습니다. 그런 다음 http://plotter.local:8000/에 접속해 CNCjs가 다시 열리는지 확인하세요. 제대로 했다면 바로 다시 열릴 것입니다.
성공입니다! 거의 다 됐습니다 - 이제 CNCjs 설정이 모두 끝났습니다. 하지만 무언가를 플로팅하려면 GCode 파일을 입력해야 합니다. CNCjs는 SVG를 기본적으로 처리하지 않습니다.

SVG를 Gcode로 변환하는 파이프라인 만들기

SVG를 Gcode로 변환할 때는 간단한 명령줄 유틸리티인 Juicy-Gcode를 사용합니다.
여기서 크게 달라진 점은 종이의 오른쪽 위 모서리가 아니라 왼쪽 아래 모서리를 기준으로 원점을 설정한다는 것입니다! 익숙해지는 데 시간이 조금 걸릴 수 있습니다. 나중에 다시 알려드리겠습니다.
●메인 컴퓨터에서 운영 체제에 맞는 Juicy-Gcode 릴리스 바이너리를 다운로드하세요: https://github.com/domoszlai/juicy-gcode/releases
●Juicy-Gcode 구성은 “flavor file”이라고 불리는 파일에 저장됩니다. 이 파일은 YAML 파일입니다. 다음은 시작하기 좋은 flavor 파일입니다. 이 내용을 복사해 컴퓨터의 flavor.yaml에 붙여 넣을 수 있습니다:
begin: |
  G21 ; 단위를 밀리미터로 설정
  G17 ; XY 평면 선택 설정
  G90 ; 절대 위치 지정 설정
  F600  ; 속도를 600 mm/min으로 설정 -- 매우 느리므로 수정해도 좋습니다
  G00 Z0 ; 펜 올리기
  G92 X0 Y0 ; 현재 위치를 0,0으로 간주 -- 종이의 왼쪽 아래 모서리
end: |
  G0Z0 ; 펜 올리기
  G00 X0 Y0 Z0
toolon: |
  G0Z6 ; 종이에 펜 내리기
tooloff: |
  G0Z0 ; 펜 올리기

이 flavor 파일과 관련해 알아둘 중요한 사항 몇 가지:
●플로터를 600mm/min으로 작동하는데, 매우 느린 속도입니다. 사용하는 펜과 취향에 따라 속도를 높이고 싶을 수도 있습니다.
●또 다른 주목할 만한 줄은 G92로 시자하는 줄입니다. 이 줄은 플로터에 “지금 어디에 있든 그곳을 원점으로 삼아”라고 알려줍니다. 따라서 플롯을 보정하려면 플로터 헤드를 종이의 왼쪽 아래 모서리로 직접 (그리고 부드럽게) 옮겨야 합니다.
SVG에서 용지 크기를 올바르게 설정해야 합니다. 이 점이 중요합니다.
Juicy-Gcode를 실행하는 명령은 다음과 같습니다:
juicy-gcode -f flavor.yaml image.svg -o image.gcode
매번 입력하기에는 조금 번거로워서, 좀 더 편리하게 사용할 수 있도록 간단한 스크립트를 만들었습니다:
#!/bin/bash
# 사용법: ./run-juicy.sh input.svg [speed]
# 속도가 지정되지 않으면 기본값은 600입니다

# 인수가 하나 이상 제공되었는지 확인

if [ "$#" -lt 1 ] || [ "$#" -gt 2 ]; then
echo "사용법: $0 <input-svg> [speed]"
echo " 속도를 지정하지 않으면 기본값은 600입니다"
exit 1
fi

inputfile="$1"

# 속도가 지정되지 않으면 기본값을 600으로 설정
speed="${2:-600}"

# flavor 파일 이름 만들기
flavor_file="flavor-${speed}mm-speed.yaml"

# .svg 확장자를 .gcode로 바꿔 출력 파일 이름 생성
outputfile="${inputfile%.*}.gcode"

# juicy-gcode 명령 실행

juicy-gcode -f "$flavor_file" "$inputfile" -o "$outputfile"
이제 실행 속도가 서로 다른 여러 종류의 파일을 만들고, 종류별 파일 이름에 해당하는 숫자를 전달해 속도를 간편하게 지정할 수 있습니다.
이제 GCode 파일이 준비됐으니 업로드하고 플로팅할 차례입니다!

GCode를 업로드하고 플로팅하기

CNCjs에서 GCode 파일을 불러오는 방법은 두 가지입니다. “Upload G-code”를 클릭해 브라우저로 업로드하거나, 감시 디렉터리를 설정할 수 있습니다. 그러면 GCode 파일이 그 디렉터리에 들어올 때마다 플로터가 작동을 시작합니다.
후자는 이론상 멋지게 들리지만, 실제로는 그다지 의미가 없습니다. 어차피 플롯할 때마다 수동으로 설정해야 합니다. 용지를 놓고 펜을 장착하는 등의 작업이 필요하니까요. 그래서 저에게는 브라우저를 통해 파일을 직접 업로드하는 편이 훨씬 더 합리적입니다.

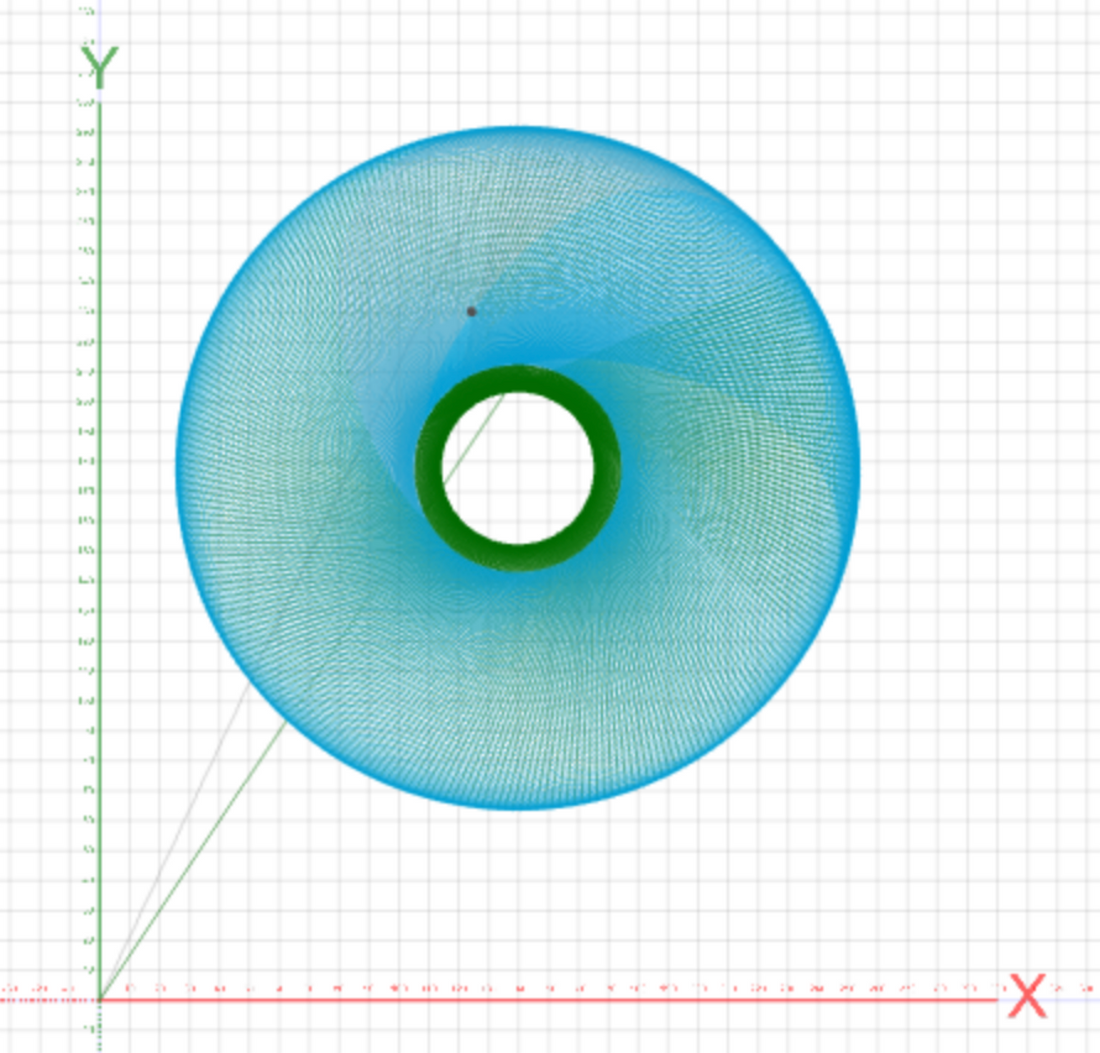

그렇게 한 다음 축소해서 미리 보기를 확인하세요.

이렇게 하면 몇 가지 중요한 점을 확인할 수 있습니다:
●플롯이 용지의 왼쪽 아래 모서리에서 시작된다는 점을 다시 한번 (…) 확인합니다.
●X축과 Y축 모두의 측정값을 확인할 수 있습니다. 잠시 시간을 내어 값을 읽고 플로팅 영역을 벗어나지 않는지 확인하세요. 벗어난다면 SVG에 문제가 있는 것이니 플로팅을 시작하지 마세요. 서보가 꽤 힘들어할 겁니다.
펜을 용지의 왼쪽 아래 모서리에 두었다고 가정하고 측정값도 적절하다면, 이제 플로팅할 차례입니다! Play 버튼을 눌러 플로터가 작동하는 모습을 지켜보세요. 이제 컴퓨터를 종료하거나 다른 방으로 옮겨도 됩니다. Pi와 플로터가 작업을 계속할 테니까요. 성공입니다!
