How to Use the Hidden-line Removal Feature with iDraw HSE Pen Plotters

iDraw HSE 펜 플로터에서 숨은선 제거 기능을 사용하는 방법

iDraw HSE 펜 플로터는 정밀한 복잡한 디자인을 만들 수 있는 강력한 도구입니다. 주요 기능 중 하나인 숨은 선 제거는 채워진 도형에 가려진 불필요한 경로를 무시하여 복잡한 레이어 도면을 간결하게 만듭니다. 이 기능을 사용하면 특히 개체가 겹치는 경우 깔끔하고 시각적으로 정확하게 그릴 수 있습니다. 이 가이드에서는 iDraw HSE에서 숨은 선 제거 기능을 사용하는 과정을 단계별로 안내하여 세련되고 전문적인 디자인을 더욱 쉽게 만들 수 있도록 합니다. 다음은 문서의 내용을 바탕으로 iDraw HSE에서 숨은 선 제거 기능을 사용하는 단계별 안내입니다.

1단계: 숨은 선 제거 이해하기

숨은 선 제거 이해하기


숨은 선 제거 기능을 사용하면 채워진 도형에 겹치거나 가려진 경우 iDraw가 그림의 특정 경로를 무시하여 더 깔끔하게 그릴 수 있습니다. 이 기능은 겹치는 개체가 있는 복잡한 레이어 디자인을 만들 때 특히 유용합니다.
예시를 살펴보겠습니다:
제 Inkscape 디자인의 왼쪽에는 서로 겹치는 반원이 많이 있으며, 각 반원은 서로 다른 색으로 채워져 있고 획 속성이 적용되어 있습니다. 일반적으로 그리면 오른쪽과 같은 결과가 나옵니다. 모든 획이 그려지고 각 반원의 선이 서로 어긋나 왼쪽의 실제 모습과 일치하지 않으며, 시각적으로도 실제로 겹쳐 보이지 않습니다.

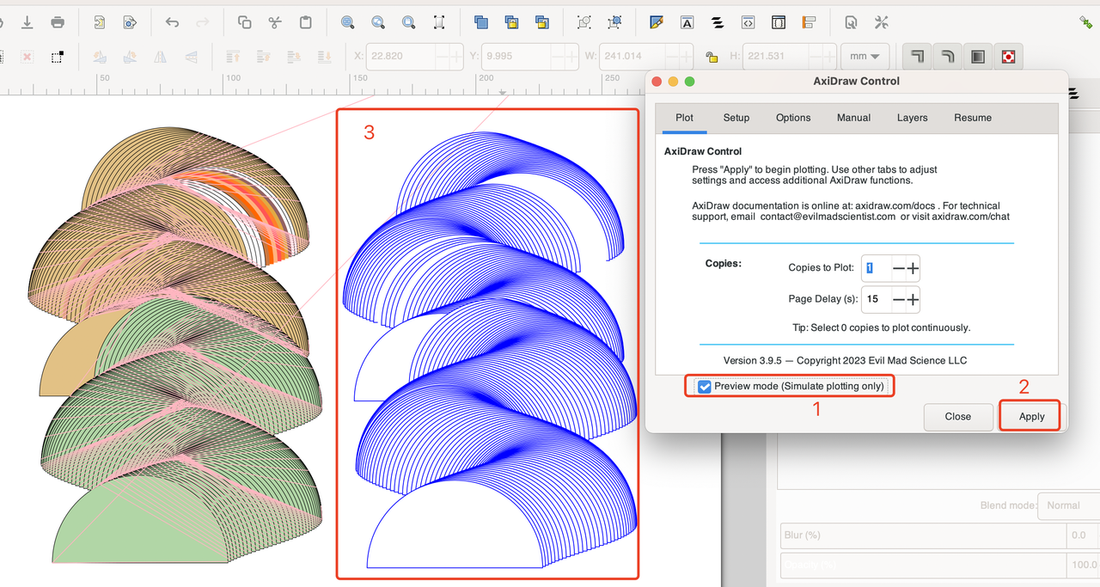

이제 숨은 선 제거 기능을 켜고 미리보기 기능을 사용하면 원하는 효과를 얻을 수 있습니다:

원하는 효과를 얻을 수 있습니다



2단계: AxiDraw 3.9로 업데이트

AxiDraw 3.9로 업데이트


iDraw HSE에서 이 기능을 사용하려면 현재 AxiDraw 플러그인(여기에서 다운로드 가능)을 사용해야 합니다:https://wiki.evilmadscientist.com/Axidraw_Software_Installation). 또한 Inkscape AxiDraw 확장 기능을 버전 3.9(또는 그 이상 버전)로 업데이트해야 합니다. 숨은 선 제거 기능은 이 버전에서 처음 도입되었습니다.

3단계: 디자인 준비

디자인 준비


Inkscape와 같은 벡터 편집 소프트웨어에서 그림을 준비하세요. 경로를 표시하지 않을 영역을 채우기로 표시하세요. 특정 부분을 숨겨야 하는 복잡한 디자인에 유용한 기법입니다.

4단계: 숨은 선 제거 설정

4단계: 숨은 선 제거 설정


AxiDraw 소프트웨어에서 숨은 선 제거 기능을 켜세요. 이 기능은 기본적으로 꺼져 있으므로 숨은 선 제거를 적용하려면 직접 활성화해야 합니다.
1.숨은 선 제거 활성화: AxiDraw Control의 Options-Advanced 설정으로 이동해 숨은 선 제거 기능을 켜세요.

2.조건: 획 속성이 있고 채워진 개체에 가려지지 않은 경로만 플로팅됩니다. 획이 없는 개체나 채워진 영역 뒤에 있는 개체는 무시됩니다. 예를 들어, 여기의 반원은 색으로 채워져 있지만 획이 없어 결국 그려지지 않습니다(팁: 미리 보기에서 생성된 파란색 경로는 클릭하여 선택할 수 있으며, 드래그하거나 삭제할 수 있습니다):

획 속성이 있는 경로만
획 속성이 있는 경로만


5단계: 미리 보기 및 세부 조정

미리 보기 및 세부 조정


‘미리 보기 모드’를 사용해 출력을 시뮬레이션하고 숨은 선 제거가 예상대로 작동하는지 확인하세요. 원하는 결과를 얻기 위해 필요한 경우 디자인의 채우기와 획을 조정하세요.

6단계: 디자인 플로팅

미리 보기에 만족하면 플로팅을 진행하세요. 결과는 다음과 같습니다:

디자인 플로팅



요약

이 가이드에 설명된 단계를 따르면 iDraw HSE 펜 플로터의 숨은 선 제거 기능을 최대한 활용하여 더 깔끔하고 정확하게 플로팅할 수 있습니다. 기능의 개념을 이해하고 필요한 소프트웨어를 업데이트하는 것부터 AxiDraw에서 설정을 구성하고 디자인을 미리 보는 것까지, 이 기능은 복잡한 디자인의 품질을 향상하는 좋은 방법입니다. 몇 가지 간단한 단계만으로 불필요한 선을 제거하고 중요한 작업에 집중해 손쉽게 멋진 작품을 만들 수 있습니다.
