이 글은 @Frank Lohmann이 기고했습니다.
벽에 컬러 그림을 인쇄하는 벽면 프린터가 점점 더 많이 사용되고 있습니다. 손님들 앞에서 그림을 만드는 아이디어가 정말 마음에 들었습니다. 적합한 시스템을 찾아보니 이런 프린터는 너무 비싸다는 사실을 금방 알게 되었습니다. 새로 인쇄할 때마다 벽을 흰색으로 칠하는 방법도 곧 제외했습니다. 그래서 계속 알아보던 중 펜 플로터를 알게 되었습니다. 몇 차례 더 검색한 끝에 iDraw H UUNA TEK의 A1 크기 펜 플로터를 찾았습니다. A4부터 A2까지 다양한 크기가 있다는 점이 마음에 들었습니다.
저희 용도에는 A1 크기가 딱 맞았습니다. 공식 UUNA TEK iDraw 스토어에서 주문했고 빠르게 배송되어 아주 만족스럽게 시작할 수 있었습니다.
동봉된 USB 메모리에 담긴 동영상 덕분에 궁금한 점이 모두 해결되어 조립하는 데 어려움이 없었습니다.
Inkscape에 idraw 2.0 드라이버를 설치하는 다음 단계도 마찬가지로 간단했습니다. 필요한 소프트웨어도 동봉된 USB 메모리에 들어 있었습니다. 덕분에 조립을 시작한 지 30분도 채 되지 않아 첫 번째 플로팅을 시작할 수 있었습니다. 정말 만족스러웠고 지금도 그렇습니다.
플로터는 가로 작업용으로 설계되었으므로 어떤 작업이 가능한지 미리 고려해야 합니다. iDraw H 펜 플로터는 모터 2개가 달린 무거운 Y축, 모터 1개가 달린 가벼운 X축, 그리고 그보다 더 가벼운 Z축 모터로 구성되어 있습니다.
테스트를 통해 Y축이 수직 인쇄를 하기에는 너무 무겁다는 것을 알게 되었습니다. 플로터를 벽에 가로로 걸 수는 있지만 세로로는 걸 수 없습니다.
Y축의 무게가 많이 나가면 플로팅이 끝났을 때 플로터 헤드가 너무 빠르게 아래로 내려옵니다. 그러면 금방 손상될 수 있습니다. X축은 충분히 길고 느리게 움직이므로 플로팅이 끝난 뒤 시작 위치로 돌아옵니다. 이렇게 하면 손상을 방지할 수 있습니다.
펜 홀더는 아래를 향해 30도 기울어져 있어야 합니다. 그래야 펜에 잉크가 원활하게 공급되어 잉크가 떨어지지 않습니다. 기울어져 있지 않으면 잉크가 펜촉까지 충분히 흘러가지 않습니다.
플로터는 매끄러운 패널에 단단히 고정하고, 패널도 벽에 안정적으로 부착해야 합니다. 플로팅 중에 액추에이터가 크게 움직입니다.
플로터를 공공장소에 설치해 손님들이 이용할 수 있도록 했기 때문에, 윈도우가 설치된 저렴한 250€짜리 노트북을 구입했습니다. 노트북에서는 잉크스케이프만 실행하며, 인터넷 접속도 동일하게 제한합니다. 이렇게 하면 바이러스와 손님의 접근으로 인한 보안 위험을 최소화할 수 있습니다. 노트북은 별도의 암호로 보호합니다. USB 메모리로 데이터를 불러옵니다.
소프트웨어 세로형 플로터 설정 관련
잉크스케이프와 DrawbotV3를 사용해 이미지를 벡터화하고 플로터에 맞게 조정합니다.
특히 Drawbotv3를 사용하면 여러 색상이 포함된 파일을 인코딩할 수 있습니다. 그러면 소프트웨어가 각 색상을 개별적으로 저장하고, 나중에 잉크스케이프에서 조금씩 불러와 여러 색상의 플롯을 만들 수 있습니다. 저희는 가져온 이미지나 SVG 파일을 90도 회전하고 문서 설정을 세로 방향으로 지정하기로 했습니다. 저희 플로터는 레스토랑에 설치되어 있어 손님들이 방문하는 동안 파일이 만들어지는 과정을 지켜볼 수 있습니다. 이 내용은 5단계에서 더 자세히 다루겠습니다.
iDraw H 펜 플로터로 세로 방향으로 플로팅하는 방법
1단계 - 적합한 패널 찾기

벽에 설치할 받침대로는 두께 25mm의 코팅된 매끄러운 목재 패널을 사용합니다.
크기는 플로터에 따라 다릅니다. 플로터의 너비와 높이를 측정한 다음, 그보다 2~4인치 더 큰 목재 패널을 구입하세요. 크기가 37.4 x 34.45 x 6.1인치인 A1 플로터에 맞춰 저희는 43 x 38인치 패널을 구입했습니다.
2단계 - 펜 플로터를 패널에 장착하기

플로터의 오른쪽 및 왼쪽 가이드 레일(Y축 레일 두 개를 연결하는 레일)에 양 끝에서 8cm 떨어진 지점마다 구멍을 2개씩 뚫습니다. 지름은 6mm입니다.
장착된 플로터를 나무판 위에 놓고, 가이드 레일의 구멍 4개를 통해 나무판에 정확히 맞도록 구멍을 뚫습니다. (주의: 컨트롤러는 오른쪽 위에 있어야 합니다. 예를 들어 플로터의 시작점이 오른쪽 아래에 오도록 Inkscape 설정을 맞춥니다.
다음으로 나사 4개(5mm)와 적절한 너트를 사용해 플로터를 나무판에 단단히 고정합니다.

이제 패널을 벽에 단단히 고정할 수 있도록 나무 패널에 각각 8mm인 구멍 3개를 뚫어야 합니다. 위쪽에 구멍 2개, 아래쪽에 구멍 1개(8mm)를 뚫습니다. 위쪽 구멍은 가장자리에서 6인치 떨어진 곳에, 아래쪽 구멍은 판의 중앙에 뚫어야 합니다. 적절한 나사로 플로터를 벽에 고정합니다.

3단계 - Inkscape가 실행되는 장치에 플로터 연결하기
이제 USB 케이블로 플로터를 앞서 언급한 노트북이나 Inkscape를 실행할 수 있는 원하는 장치에 연결합니다.

초기 테스트를 실행한 후 펜으로 플로팅할 용지의 정확한 위치를 표시합니다. 이제 자석식 접착 금속 디스크를 나무판에 붙일 수 있습니다. 강력한 자석으로 종이를 고정합니다. 이렇게 하면 종이가 수직으로 잘 고정됩니다.
4단계 - Inkscape 설정
Inkscape를 시작하고 문서 속성에서 플로터 크기를 설정합니다. 저희 플로터는 A1입니다. 이미지처럼 방향을 세로로 설정해야 합니다.

5단계 - 쓰거나 그릴 파일 가져오기

해당 이미지를 가져와 경로를 만들거나 SVG 파일을 불러와 편집합니다. 이미지를 만들거나 가져오는 방법에 대한 자세한 설명은 웹에서 찾아볼 수 있습니다.
저는 이미지 편집에 DrawbotV3를 사용하는 것도 좋아합니다. 인터넷에서 무료 버전도 이용할 수 있어 시작하기에 매우 적합합니다.
Inkscape에서 원하는 크기로 조정합니다. 해당 기능으로 글꼴을 만든 다음 글꼴을 경로로 변환하고, idraw 유틸리티의 "Hatch fill"로 텍스트를 채웁니다.

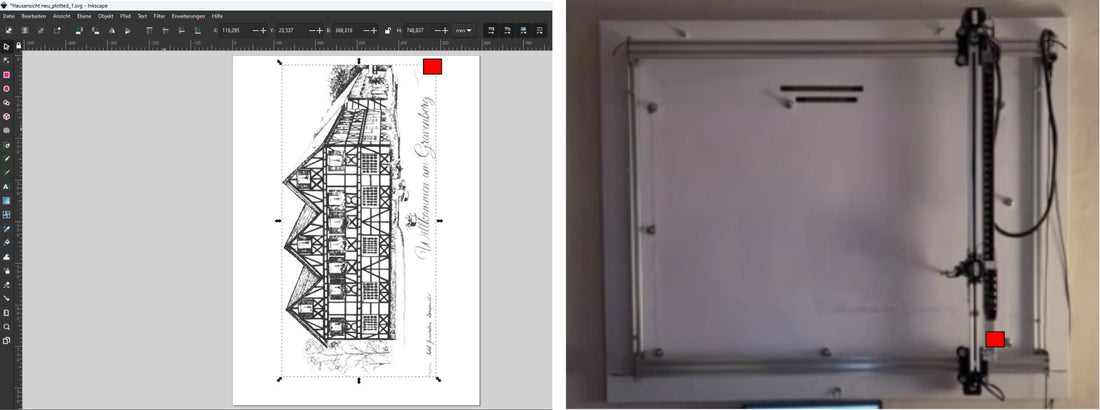

6단계 - 플로터가 벽의 오른쪽 아래에서 시작하도록 맞추기

문서의 시작점은 화면 오른쪽 위에 있습니다. 플로터는 벽의 오른쪽 아래에서 시작합니다. 벽에 수직으로 부착하기 때문입니다.
일반 플로터는 우리 크기의 플로터에서 펜이나 펠트펜으로 충분히 오래 그릴 수 없다는 사실을 금세 깨달았습니다. 잉크가 충분하지 않습니다. 플로터가 처음 개발된 기술 도면을 그릴 때는 이 정도로 충분할 수 있습니다. 하지만 소프트웨어로 만드는 그림은 스티치와 끝없이 이어지는 선도 포함하므로 펜이 그리는 경로가 빠르게 수 킬로미터에 달합니다. 지금까지는 볼펜이나 잉크펜이 가장 적합한 것으로 확인되었습니다. 현재는 여러 색상을 사용해 여러 차례에 걸쳐 그림을 완성하는 방법을 연구하고 있습니다.
플로터를 벽에 설치한 지 이제 3주가 되었는데, 손님들은 매일 완성되는 "예술 작품"을 보는 것을 좋아합니다. 플로터의 주목할 만한 장점은 펜 속도를 설정할 수 있다는 점입니다. 덕분에 손님들이 보는 앞에서 20분 만에, 또는 8시간에 걸쳐 천천히 그림을 그릴 수 있습니다.
요약
결론적으로, UUNA TEK의 iDraw H 펜 플로터는 다용도성, 간편한 설치, Inkscape 및 DrawbotV3와 같은 소프트웨어 도구와의 원활한 연동을 제공하여 수직 벽면 아트를 제작하는 데 탁월한 솔루션입니다. 견고한 구조와 수직 인쇄를 고려한 세심한 설계 덕분에 안정적이고 정밀한 성능을 보장합니다. 이 가이드에 안내된 단계를 따르면 iDraw H 펜 플로터의 잠재력을 최대한 활용해 매력적인 다색 작품을 손쉽게 만들 수 있습니다. 어떤 공간이든 창의적인 표현을 위한 캔버스로 바꿔주는 iDraw H 펜 플로터는 애호가와 전문가 모두에게 강력히 추천할 만한 제품입니다.
