기관용 펜 플로터

기관용 펜 플로터란 무엇인가요? 고등교육기관, STEAM 연구실, 문화유산 보존 센터 및 건축학과를 위해 특별히 설계된 오픈 소스 디지털-물리 변환 인프라입니다. 이 컬렉션은 컴퓨테이셔널 디자인, 복잡한 수학적 지형학, 전통적인 물리 매체를 연결합니다. 높은 정확도를 자랑하는 UUNA TEK 3.0 (A3–A0) 플랫폼부터 정밀 보정된 ArtStation 2436 및 대형 2x2M 산업용 평판형 플로터에 이르기까지, 이 로봇 시스템은 까다로운 연구, 아카이빙 및 다중 재료 작업 흐름 전반에서 예측 가능하고 높은 반복성을 갖춘 벡터 결과를 제공합니다.

핵심 기능:

  • 엔터프라이즈 오픈 워크플로 통합: 전용 DrawCore V1.3 또는 Industrial GRBL 보드를 통한 네이티브 G-code 실행을 지원합니다. 시스템은 오픈 코딩 프레임워크(Python, Processing, P5.js)와 전문 소프트웨어 제품군(Rhino, AutoCAD, Grasshopper)에서 생성된 .SVG 및 .DXF 파일을 직접 원활하게 처리합니다.
  • 기관용 구조적 내구성: 중공업용 강철 H 프레임, 변형 방지 갠트리 및 강화된 CoreXY 구조를 기반으로 제작되었습니다. 이 장비는 고토크 42/57 스테퍼 모터와 리니어 가이드 레일을 사용해 실험실에서 장시간 사용하더라도 유지보수가 필요 없는 기계적 수명을 보장합니다.
  • 자산 수준의 반복 정밀도 및 데이터 물리화: 최대 $\pm0.02\text{mm}$의 뛰어난 위치 반복 정밀도(UUNA TEK 3.0 A3/A2 모델 기준)와 초미세 $0.0125\text{mm}$ 동작 분해능(ArtStation 시리즈 기준)을 제공하여, 연구팀이 복잡한 빅데이터 세트를 완벽한 물리적 선 플롯으로 변환할 수 있도록 합니다.
  • 종합적인 엔터프라이즈 보호 생태계: 모든 구매 패키지에는 100% 사전 조립된 턴키 배포, 무료 글로벌 운송 및 대학 IT 담당자와 실험실 관리자를 위한 직접적인 기술 도입 지원 절차가 뒷받침하는 업계 선도적인 평생 케어 보증이 포함됩니다.

기관 및 워크플로 솔루션

  • 박물관, 갤러리 및 공공 예술 공간을 위한 전시 준비형 공연

    설치 규모의 설치 작업과 지속적이고 실시간으로 진행되는 공공 미술 커미션을 지원합니다. 전시 환경의 엄격한 요구 사항을 견디도록 설계된 이 시스템은 독립적인 장기 공연 예술 설치 작품으로 활용됩니다.

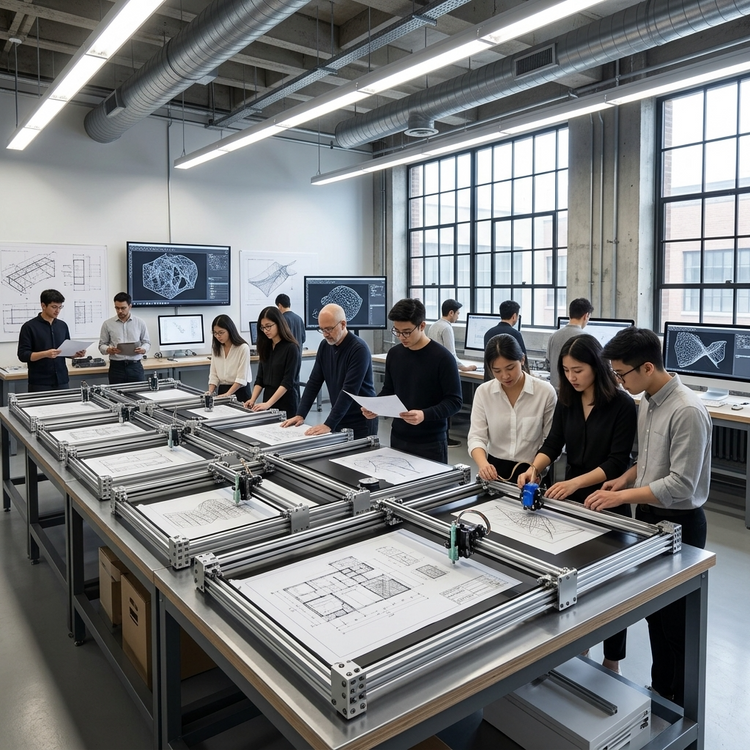

  • 대학교 및 연구소용: 내구성이 뛰어난 다중 사용자 인프라

    디지털에서 물리적 환경으로 이어지는 인프라에 신뢰할 수 있는 교육용 하드웨어를 갖추세요. 학생 실습의 혹독한 환경을 견디도록 설계된 ArtStation 시리즈는 개방형 하드웨어 접근성, 견고한 안전 정지 기능, 유지 관리가 간편한 부품을 갖추어 교육 투자 수익률을 극대화하는 동시에 STEM과 STEAM 사이의 격차를 해소합니다.

  • 현대 미술가 및 크리에이티브 코더를 위한 제로 프릭션 코드 파이프라인

    투박한 독점 소프트웨어와 씨름하지 마세요. ArtStation은 현대적인 개발자이자 아티스트를 위해 만들어졌습니다. 순수한 비압축 SVG 레이아웃과 표준 G-code를 지원합니다. Python, Processing, vsketch, Grasshopper로 구성한 사용자 지정 스크립트 환경과도 원활하게 연동됩니다. 의무적인 클라우드 구독도, 생태계 종속도 없습니다. 벡터를 완벽하게 제어할 수 있습니다.

기능 1:

전시급 생성형 아트 시스템(0.0125mm 네이티브 해상도)

기술적 현실: 생성형 아트워크는 디테일에 따라 확장됩니다. 일반적인 상업용 드로잉 머신은 미세한 백래시를 일으켜, 미세하게 겹치는 선이 흐려지거나 종이 섬유가 찢어지게 합니다.

UUNA TEK® 솔루션: 기본 최소 동작 해상도 0.0125mm와 절대 기계적 공차 ~0.1mm로 설계된 ArtStation 시리즈는 초복잡 알고리즘 그리드, 고밀도 수학적 모아레 패턴, 혼돈 어트랙터 벡터를 면도날처럼 선명한 물리적 선으로 구현합니다. 갤러리급 진단 조명 아래에서도 작품은 선명한 기하학적 정의를 그대로 유지합니다.

기능 2:

스튜디오급 연속 작동(제로 드리프트 24시간 연중무휴 작동 주기)

기술적 현실: 일반적인 플롯은 연속 작동 시 18~36시간이 걸릴 수 있습니다. 저렴한 DIY 벨트 구동 키트에서는 모터가 과열되고, 칩이 스텝을 건너뛰며, 2,000달러 상당의 보관용 용지에 작업하던 선이 중간에 어긋납니다.

UUNA TEK® 솔루션: 기관용 아트 제작 인프라로 설계된 ArtStation 시리즈는 능동 방열 냉각 블록과 업그레이드된 H-SE 산업용 메인보드를 결합한 고내구성 스테퍼 모터를 탑재했습니다. 무인 연속 작동을 지원하도록 설계되어 어두운 스튜디오에서 밤새 작동하거나 한 달간 진행되는 박물관 전시에서 라이브 작업을 수행해도 공간적 편차가 단 1밀리미터도 발생하지 않습니다.

기능 3:

고안정성 CoreXY 아키텍처 및 산업용 리니어 가이드

기술적 현실: 기존 캔틸레버 또는 X-Y 갠트리 플로터는 벡터 전환 속도가 높을 때 심하게 흔들리며, "고스팅" 아티팩트와 물결 모양의 선을 생성합니다.

UUNA TEK® 솔루션: 강화된 CoreXY 모션 프레임워크를 기반으로 설계된 이 제품은 두 모터가 모두 베이스에 단단히 고정되어 갠트리의 이동 질량을 크게 줄입니다. 높은 강성의 강철 리니어 레일과 유리섬유 강화 타이밍 벨트가 이끄는 툴 헤드는 부드럽고 진동 없는 벡터 가속으로 최대 280 mm/s (11 in/sec)의 속도로 움직입니다.

기능 4:

다중 소재 예술적 호환성(70°–90° 적응형 툴 헤드)

기술적 현실: 사람은 펜을 기울여 잡지만, 일반적인 플로터는 펜을 완벽하게 수직(90°)으로 고정합니다. 이로 인해 만년필 펜촉이 손상되고, 가는 파인라이너가 찢어지며, 목탄처럼 건조한 재료는 공급 자체가 불가능해집니다.

UUNA TEK® 솔루션: 독자적으로 설계된 70°–90° 조절식 펜 각도 모듈과 견고한 10mm 정밀 제어 Z축 공구 리프트 시스템을 탑재한 ArtStation은 재료가 캔버스에 닿는 방식에 대해 예술가에게 완벽한 기계적 제어력을 제공합니다. 이를 통해 섬세한 기술용 파인라이너, 속건성 만년필 잉크, 두꺼운 페인트 마커, 부드러운 흑연, 부서지기 쉬운 버드나무 목탄 스틱 등 다양한 재료를 사용해 플로팅하는 데 필요한 정확한 구조적 압력 제어를 구현할 수 있습니다.

기능 5:

개방형 워크플로 통합 및 API 기반 파이프라인

기술적 현실: 창의적인 코더에게 대용량 SVG 파일에서 계속 충돌하는, 버그가 많고 클라우드에 의존하는 독점 앱에 갇히는 것보다 더 답답한 일은 없습니다.

UUNA TEK® 솔루션: UUNA TEK®는 개방형 벡터 프로토콜을 기반으로 제작되었습니다. 지연 없는 USB 제어 라인을 통해 직접 연결하며, 기본 SVG 레이아웃과 산업용 실행 G-code를 바로 읽습니다. 또한 Python, Processing, vsketch, openRCA, Inkscape, Adobe Illustrator 또는 파라메트릭 CAD / Grasshopper 프레임워크에서 바로 생성된 스크립트를 원활하게 물리적으로 실행하는 컴파일러 역할을 합니다.

UUNA TEK® Institutional Pen Plotters: Complete Product Line Comparison

Technical Specifications UUNA TEK 3.0 (A3) UUNA TEK 3.0 (A2) UUNA TEK 3.0 (A1) UUNA TEK 3.0 (A0) UUNA TEK ArtStation 1824 UUNA TEK ArtStation 2436 UUNA TEK 3.0 (2x1.25M) UUNA TEK 3.0 (2x2M)
System Classification Desktop Compact Medium-Format Large-Format Full-Scale Workstation Premium Studio Institutional Flagship Industrial Prototyping Heavy-Duty Mega Flatbed
Effective Plotting Area 420 X 297 mm 594 X 420 mm 841 X 594 mm 1189 X 841 mm 610 X 457 mm (24" X 18") 914 X 610 mm (36" X 24") 2000 X 1250 mm 2000 X 2000 mm
Motion Architecture H-Frame H-Frame Reinforced H-Frame Anti-Deflection Gantry CoreXY Structure CoreXY Structure Anti-Deflection Gantry Dual-Drive Gantry
Maximum XY Travel Speed 20,000 mm/min 20,000 mm/min 20,000 mm/min 20,000 mm/min 16,800 mm/min 16,800 mm/min 20,000 mm/min 20,000 mm/min
Minimum Motion Resolution 0.02 mm 0.02 mm 0.05 mm 0.05 mm 0.0125 mm 0.0125 mm 0.1 mm 0.1 mm
Mechanical Precision (XY) +-0.02 mm +-0.02 mm +-0.05 mm +-0.05 mm +-0.1 mm +-0.1 mm +-0.1 mm +-0.1 mm
Max Substrate Thickness 30 mm 30 mm 30 mm 30 mm 18 mm (0.7 in) 18 mm (0.7 in) 40 mm (Modified) 40 mm (Modified)
Vertical Pen Travel 10 mm 10 mm 10 mm 10 mm 10 mm (0.4 in) 10 mm (0.4 in) 10 mm 10 mm
Tool Angle Control 0-90 Degree Variable 0-90 Degree Variable 0-90 Degree Variable 0-90 Degree Variable 70-90 Degree Adjustable 70-90 Degree Adjustable 0-90 Degree Variable 0-90 Degree Variable
Frame Materials Q235 Steel + Al Heavy Steel Frame Reinforced Dual-Beam Anti-Deflection Gantry Al Profile + Stainless Steel Al Profile + Stainless Steel Anti-Deflection Gantry Anti-Deflection Gantry
Base Plate Material 2mm Rigid Steel 2mm Rigid Steel 2mm Rigid Steel 2mm Rigid Steel Magnetic Steel Plate Magnetic Steel Plate 8mm Tempered Glass 8mm Tempered Glass
Motherboard & Control GRBL Hardware GRBL Hardware GRBL Hardware Industrial GRBL DrawCore V1.3 DrawCore V1.3 Industrial GRBL Industrial GRBL
System Firmware GRBL Native GRBL Native GRBL Native GRBL Industrial EBB Firmware EBB Firmware GRBL Industrial GRBL Industrial
Connectivity USB / SD Card USB / SD Card USB / SD Card USB / SD Card USB USB USB / Standalone USB / Standalone
Power Adapter Output DC 12V DC 12V DC 12V DC 24V DC 24V DC 24V DC 24V Industrial DC 24V Industrial
Device Physical Weight 11 kg 17.5 kg 32 kg 48 kg 11 kg ~16 kg ~110 kg ~165 kg
Overall Footprint 570 X 440 mm 740 X 570 mm 1010 X 740 mm 1370 X 1010 mm 560 X 840 mm ~860 X 1140 mm 2400 X 1650 mm 2400 X 2400 mm
Deployment Status 100% Preassembled 100% Preassembled 100% Preassembled 100% Preassembled 100% Preassembled 100% Preassembled 100% Preassembled 100% Preassembled

자주 묻는 질문

Q1: 로봇 드로잉 시스템이 “기관급” 자산으로 인정받는 기준은 무엇인가요?

A: 기관용 등급 시스템은 구조 설계와 지속적인 사용 환경에서의 장기 내구성으로 차별화됩니다. 일반 취미용 플로터가 경량 프레임을 사용하는 반면, UUNA TEK 3.0 기관용 시리즈는 Q235 탄소강과 중량 강철 H형 프레임으로 제작되며, 2x1.25M 및 2x2M 모델에는 처짐 방지 갠트리 메가 프레임까지 적용됩니다. 이러한 시스템은 대학 실험실과 공공 박물관에서 여러 사용자가 장시간 사용하더라도 기계적 피로 없이 견딜 수 있도록 설계되었습니다.

Q2: 이 플로터는 장시간 공개 설치 기간 동안 안전하게 완전 무인으로 작동할 수 있나요?

A: 예. 엄격한 대학 안전 기준과 박물관 운영 기준을 충족하기 위해 모든 장비에는 비동기 독립 실행 모드가 탑재되어 있습니다. USB를 통한 고이득 데이터 파이프라인 또는 오프라인 SD 카드 실행을 활용하면 ArtStation 2436 및 UUNA TEK 3.0 제품군은 전용 컴퓨터에 연결하지 않고도 원활하게 작동합니다. 이를 통해 전시 중 컴퓨터가 갑자기 고장 날 위험을 없애며, 통합된 나일론 무소음 드래그 체인이 움직이는 케이블을 완벽하게 보호합니다.

Q3: 기본 지원되는 벡터 파일 형식과 디자인 환경은 무엇인가요?

A: UUNA TEK 플랫폼은 표준 G-code 데이터 명령 프로토콜을 사용하는 안정적인 오픈 하드웨어 아키텍처로 작동합니다. 이를 통해 귀 부서는 독점 소프트웨어 종속을 피할 수 있습니다. 이 시스템은 크리에이티브 코딩 프레임워크(예: Python 또는 Processing)와 AutoCAD, Rhino, Revit, SolidWorks, Inkscape, LightBurn을 비롯한 전문 컴퓨테이셔널 디자인 소프트웨어에서 생성된 SVG, DXF, PLT, PDF 파일을 기본적으로 직접 불러옵니다.

Q4: 대형 캔버스 표면 전체에서 이러한 시스템의 기계적 정밀도와 반복 정밀도는 어느 정도인가요?

A: 중요한 데이터 물리화와 복잡한 건축 설계도에서는 정밀도가 타협의 대상이 될 수 없습니다. UUNA TEK 3.0 A3 및 A2 시스템은 견고한 리니어 가이드 레일을 활용해 반복 위치 정확도 ±0.02mm를 구현합니다. 대규모 작업을 위해 당사의 2미터 중량 작업용 평판 베드는 전체의 넓은 작업 영역에서 견고한 ±0.1mm 정밀도를 유지하며, 고토크 57 스테퍼 모터와 듀얼 드라이브 랙 앤 피니언 시스템이 위치 이탈을 방지합니다.

Q5: 작동 시 발생하는 소음이 공공 박물관 전시실이나 대학 도서관에서 사용하기에 충분히 조용한가요?

A: 네, 소음 제어 기능은 당사의 키네마틱스에 직접 내장되어 있습니다. UUNA TEK 3.0 풀 스케일 워크스테이션은 60dB 미만으로 작동하여 학술 또는 실험실 환경에 조용히 어우러집니다. 매우 고요한 갤러리 공간을 위해 ArtStation 2436은 고도로 최적화된 저소음 모터 드라이버를 사용해 55dB 미만으로 작동하며, 관람객의 관심이 기계식 드로잉 과정이라는 퍼포먼스적 장관에 온전히 집중되도록 합니다.

Q6: 이러한 플로터는 다양한 용지 평량과 비전통적인 다중 소재 기판을 어떻게 처리하나요?

A: 이 컬렉션은 매우 다양한 매체를 지원합니다. UUNA TEK 3.0 A3–A0 시스템은 견고한 강철 베이스 플레이트 위에서 최대 $30\text{mm}$ 두께의 물리적 소재를 처리합니다. 무거운 건축 패널, 목재 시트 또는 고밀도 폴리머의 경우, 산업용 3.0 2x1.25M and 2x2M flatbeds는 간격을 조정하여 최대 40mm 두께의 기판에 직접 플로팅할 수 있습니다.

Q7: 어떤 종류의 테크니컬 펜, 제도 도구 및 보존용 마커를 고정할 수 있나요?

직접적인 답변: 산업용 플로터는 유연한 기판과 두껍고 단단한 기판 모두에서 다양한 무게의 펜, 마커 또는 기술용 도구를 고정할 수 있는 높은 적응성의 도구 클램핑 시스템을 갖춰야 합니다.

  • UUNA TEK®의 강점: ArtStation 라인은 조절 가능한 70~90도 펜 각도 시스템과 내부 펜 클립을 갖추고 있어 직경 최대 16mm의 드로잉 도구와 최대 18mm 두께의 소재를 지원합니다. UUNA TEK 3.0 시리즈는 헤비 듀티 버퍼드 캐리지 또는 산업용 헤비 로드 Z축 캐리지(0~90도 가변 범위)로 업그레이드되어 최대 30mm 두께의 기판(A3~A0)을 지원하며, 2M Mega Flatbed에서는 최대 40mm까지 지원합니다. 따라서 두꺼운 캔버스 프레임, 목재 패널, 판지 또는 두꺼운 수채화 용지에 직접 플로팅하기에 적합합니다.

Q8: 이 장치들을 기존 캠퍼스 인프라에 통합하려면 어떤 전력 요건이 필요합니까?

A: 모든 장비는 고효율 전기 단계로 제작되며, 전 세계에서 호환되는 AC 100V – 240V 범용 입력 전원 어댑터가 장착되어 있습니다. 내부 전압은 안전성이 매우 높은 DC 12V 또는 DC 24V 전원으로 변환됩니다. 전력 소비도 매우 효율적입니다. 3.0 A3는 최소 20W만 소비하며, 가장 큰 산업용 갠트리인 3.0 2x2M도 최대 가속 시(최대 속도 20,000 mm/min) 최대 소비 전력이 90W에 불과합니다.

Q9: 이러한 로봇 시스템은 실험실 기술자의 유지보수 작업이 얼마나 필요한가요?

A: 사실상 0에 가깝습니다. 당사의 기계는 방진 리니어 레일, 고급 알루미늄 프로파일, 밀폐형 산업용 베어링을 사용해 제작되므로 복잡한 보정 절차가 필요하지 않습니다. 실험실 직원이 주로 할 일은 대량 인쇄 작업 중 선택한 필기구의 잉크가 떨어지지 않도록 확인하는 것뿐입니다.

Q10: UUNA TEK는 기관의 투자를 어떻게 보호하고 대학 조달을 간소화하나요?

A: B2B 및 기관 보조금 지침을 잘 이해하고 있습니다. 이 컬렉션의 모든 기계는 100% 사전 조립된 턴키 즉시 사용 솔루션으로 제공되어 교직원이 번거롭게 조립할 필요가 없습니다. 구매에는 무료 전 세계 배송, 30일 반품 정책, 평생 관리 보장과 IT 및 실험실 관리자를 지원하는 1:1 직접 기술 도입 상담이 모두 제공됩니다.
